Introduction

Inkscape est un logiciel libre de dessin vectoriel, à l’exception près qu’il est gratuit. Il s’agit d’un logiciel multiplateforme, disponible notamment sous Windows, Mac OS X, GNU/Linux et FreeBSD. Il a des fonctionnalités assez similaires aux logiciels propriétaires CorelDRAW et Adobe Illustrator.

Vous pouvez facilement le prendre en main, et je vais vous montrer rapidement comment avec quelques astuces.

Étape 1 : installez Inkscape

Voici le lien pour télécharger la version du logiciel adaptée à votre OS : https://inkscape.org/fr/

et un lien vers sa documentation : https://blogs.lyceecfadumene.fr/wp-content/blogs.dir/2/files/2012/02/inkscape2.pdf

Étape 2 : ouvrez votre fichier ou créez-en un nouveau

Comme dans la plupart des logiciels, pour ouvrir un fichier existant il vous suffit de cliquer sur Fichier > ouvrir.

Si vous avez besoin de créer un nouveau document, il vous suffit de cliquer sur Fichier > Nouveau.

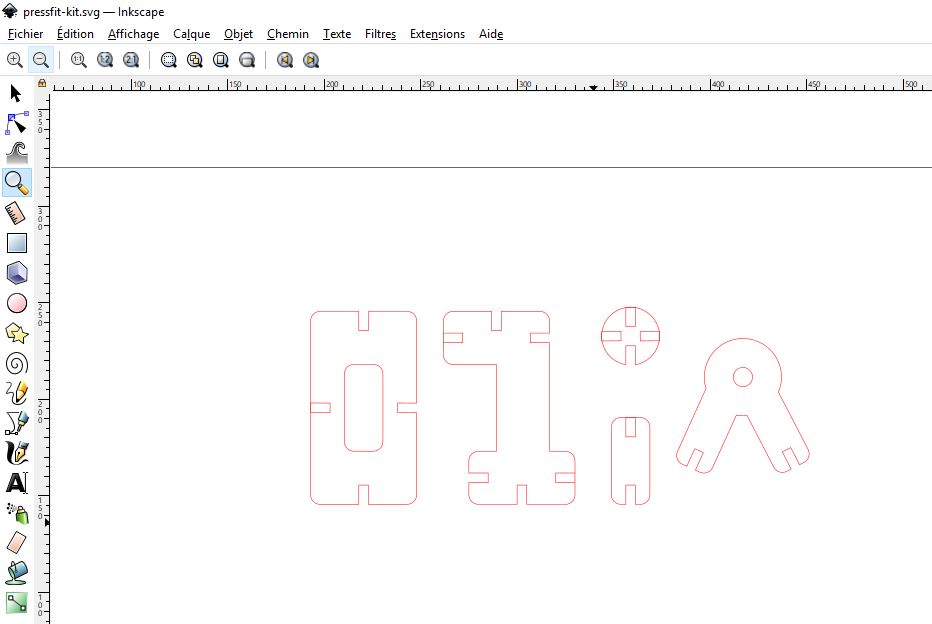

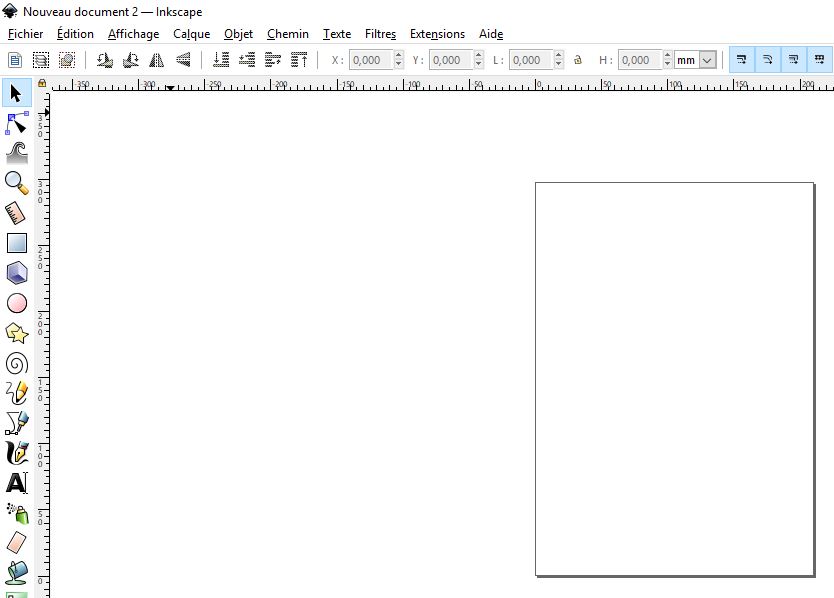

Voici à quoi ressemble l’interface du logiciel :

Étape 3 : créez des formes

Pour créer de nouvelles formes, il vous suffit d’aller sur la barre des fonctionnalités à gauche de l’interface et de choisir entre les différentes formes possibles : carré, cercle, polygones, etc

Une fois que votre forme est créée, vous pouvez trouver dans le coin supérieur de votre interface les paramètres qui vont vous permettre de jouer avec votre dessin et de changer sa taille et son rayon.

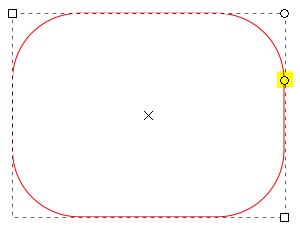

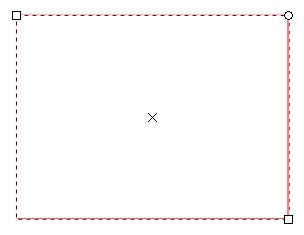

Quand vous commencez à jouer avec le rayon d’une forme, vous pouvez également jouer avec les angles ! Par exemple pour le rectangle, vous pouvez créer des angles droits comme des angles plus arrondis ! Pour ce faire il vous faut bouger le petite cercle blanc surligné ici en jaune pour décider de l’arrondi de vos angles.

Étape 4 : la fonction “Différence”

Je vais vous montrer comment fusionner des formes entre elles pour en créer de nouvelles.

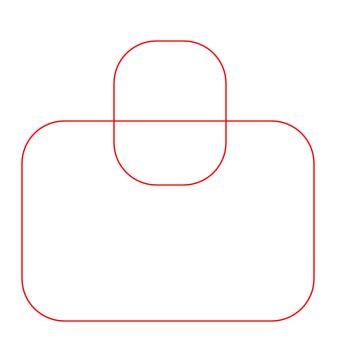

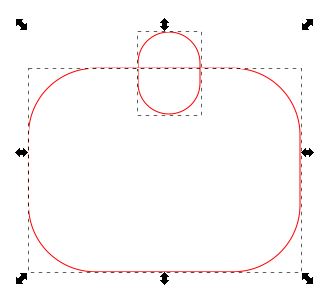

Vous devez sélectionner les deux formes que vous souhaitez fusionner (comme dans la capture écran ci-dessous).

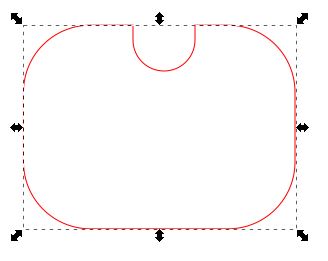

Maintenant allez dans le menu supérieur de votre interface, et sélectionnez Chemin > Différence. Regardez le résultat obtenu ! Vos deux formes en fusionnant ont créé une entaille dans la forme principale. C’est très pratique pour réaliser des constructions ou des objets en press-fit (ou “ajustement serré” en français)!

Étape 5 : la fonction “Union”

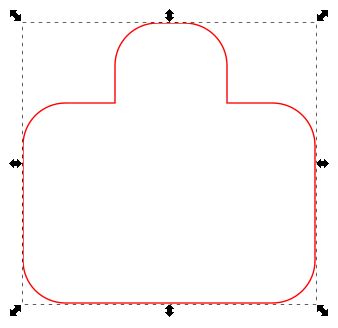

Pour fusionner deux formes, vous répétez le même processus que pour la fonction précédente. Vous créez vos deux formes, les sélectionnez ensemble, allez dans le menu et sélectionnez Chemin > Union. Et voilà !

Étape 6 : finissez votre projet

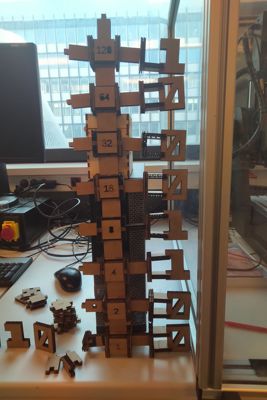

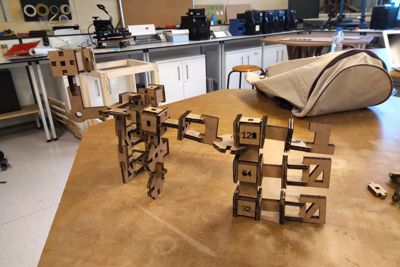

Maintenant vous pouvez commencer à vous amuser un peu avec le logiciel 🙂 Si ça peut vous inspirer, voici un petit kit de construction en press-fit que j’ai réalisé via Inkscape !

sur Inkscape

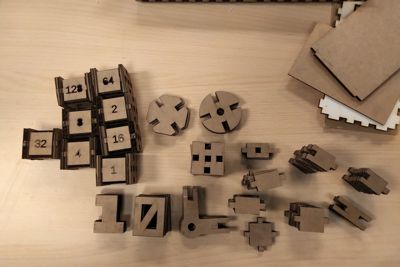

  • une fois découpé dans du carton à la laser !
